Виды жал для паяльника. Какое жало выбрать для ваших задач

Жало надо подобрать в зависимости от задачи. Форма и размер может значительно повлиять на теплопередачу, точность и доступность. Если необходимо спаять большое соединение, то следует взять широкое жало, так как необходимо передать большое количество тепла на большую площадь. Вид жала и их правильный выбор влияет на полученный результат.

Если место пайки деликатное, то следует взять тонкое жало, дабы не повредить близлежащие компоненты и для более точной пайки.
О чем надо помнить постоянно, что жало определяет количество тепла, передающееся в место припаивания. Поэтому жало не должно повредить компоненты, но и в то же время должно обеспечить достаточную теплопроводность для качественной пайки.
Ниже мы рассмотрим жала разной формы, что бы вы могли подобрать то, что необходимо именно вам.

Жало в виде конуса

Коническое жало – самая популярная форма жала. Одна из форм такого типа жала, это жало типа «игла». Это тот случай, когда конец заостренный. Такого типа жало подойдет на сложных участках, где невозможно подлезть большим жалом, не повредив соседние компоненты. Главный минус такой «иглы» — это маленькая теплопередача. Поэтому «игла» совсем не подходят для пайки больших деталей.




Плюсы:

• Превосходно для точной работы
• Идеально подходит для ограниченного пространства
• Хорошо для пайки небольших компонентов

Минусы:

• Ограниченная теплопередача
• Не подходит для больших компонентов

В каталоге есть такие варианты: C115-107, C115-I, C115-117

Жало типа «скос»

Такое жало выглядит как цилиндр, у которого скошена верхняя часть под углом 45°. Благодаря такой конструкции большая площадь жала может контактировать с местом паянного соединения. Это придаёт универсальности данному типу, и он подходит как для точных соединений, так и для общих задач. Скошенные жала балансируют между точностью и эффективной теплопередачей.
Тонким концом можно пропаивать элементы SMD, а толстым места, где требуется повышенная теплопередача

Плюсы:

• Баланс точности и теплопередачи
• Подходит как для SMD так и для выводного монтажа
• Одновременный нагрев нескольких соединений

Минусы:

• Меньшая точность для очень маленьких компонентов
• Риск спаивания вместе нескольких дорожек или штырьков

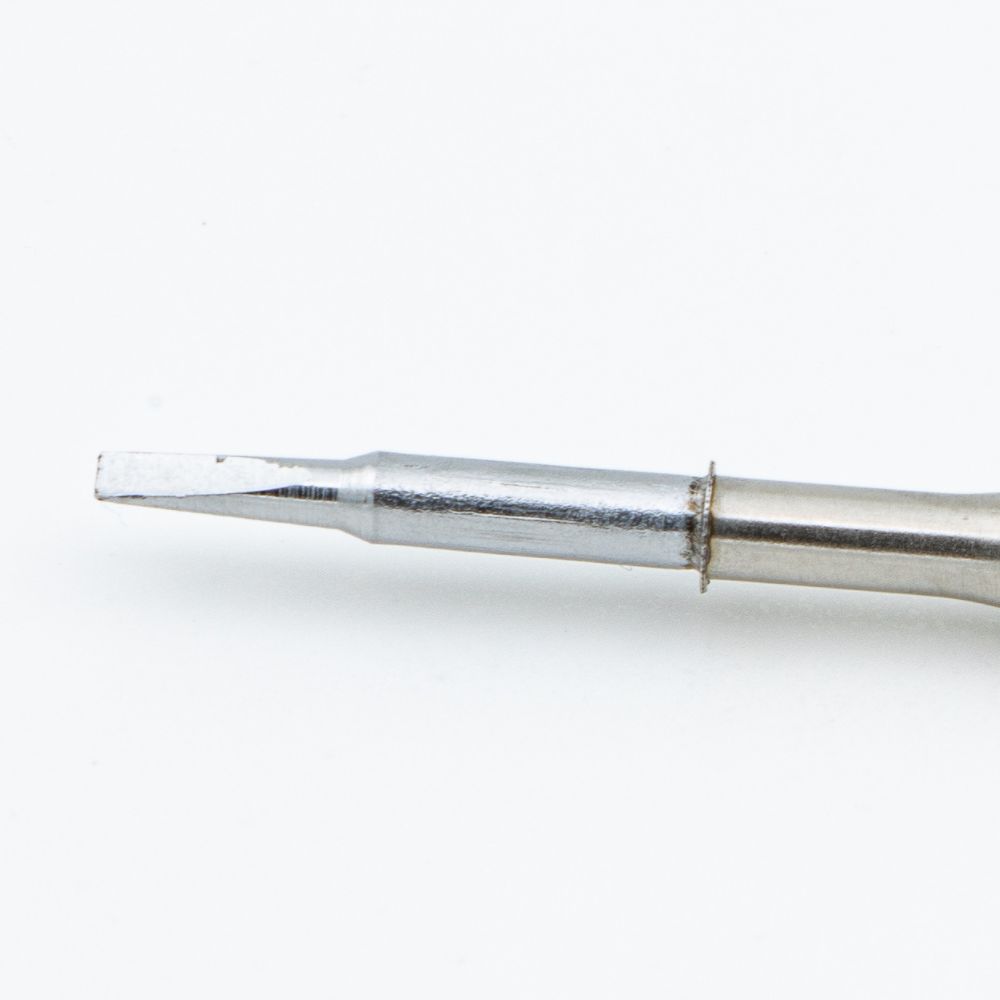

Жало типа «клин»

Они обеспечивают большую площадь поверхности, что делает их идеальными для пайки крупных компонентов и соединений, где требуется значительная теплопередача. Наконечники «клина» часто применяются в местах, где точки пайки не слишком малы, например, при пайке с сквозным отверстием и крупной склеенной проволоке. Их форма обеспечивает быструю и эффективную подачу тепла, что делает их подходящими как для начинающих, так и для профессионалов.



Жало типа «клин» имеет коническую форму со скошенными поверхностями. Но край клина не острый, а имеет закругленную поверхность. Такая форма делает его идеальным для пайки больших площадей поверхности, где требуется значительная теплопередача. Поэтому такой тип используется при выводном монтаже и при спаивании проводов между собой.
За счет большей рабочей площади жало подходит так же для таких работ как лужение больших «дорожек»

 Плюсы:

• Высокая теплопередача
• Подходит для различных задач

Минусы:

• Не подходит для плотно размещённых компонентов
• Сложно использовать в узких местах

В каталоге есть такие варианты: C115-115

Жало типа «Нож»

Это жало по форме напоминает лезвие ножа — оно длинное, плоское и заточено с одной или двух сторон. Именно такая необычная геометрия делает его незаменимым помощником для решения часто встречающихся задач в современной электронике.
Его длинная кромка позволяет за один проход аккуратно пропаять целый ряд выводов на микросхеме, будь то SOIC, TQFP или другой SMD-компонент. Жало равномерно прогревает все контакты, а излишки припоя собираются на его ребро, предотвращая образование коротких замыканий между выводами. Это незаменимо, когда выводы расположены в ряд, но не обязательно по идеально прямой линии.
Когда нужно добраться до контакта в тесном пространстве — между разъемами, высокими компонентами— широкий «клин» не влезет, а тонкий «конус» («игла») не передаст достаточно тепла. Длинное и плоское лезвие — идеальный компромисс, обеспечивающий и доступ, и эффективный теплообмен.
Иногда нужно прогреть не точку, а линию или небольшую площадь, но с ювелирной аккуратностью (например, для выравнивания или снятия компонента).
Такое жало подходит и для корректировки пайки: удаление перемычек и мостиков. Острый край жала можно аккуратно использовать как мини-скребок для удаления излишков припоя или аккуратного «разделения» случайно спаянных выводов (короткого замыкания). Это делает его не только паяльным, но и ремонтным инструментом.



Плюсы:

• Используется в узких местах
• Идеально для групповой пайки выводов микросхем.
• Эффективно для больших компонентов SMD

Минусы:

• Тяжело найти применение, исключая вышеописанные случаи.
• Необходим определенный уровень при групповой пайки выводов.
Жало типа «микроволна»
Жало похоже на скошенное, но на рабочей грани есть углубление или отверстие. Используется в тех случаях, где требуется дозированная подача значительного количества припоя. Вогнутость удерживает каплю припоя, позволяя точно и равномерно «заливать» припоем отверстия при сквозном монтаже или паять массивные контакты.
Так же обеспечивает очень стабильный и контролируемый процесс, минимизирует разбрызгивание. Часто используется в полуавтоматических процессах или для ремонтных работ.

Плюсы:

• Пайка сквозных отверстий с заполнением.
• Ситуации, требующие нанесения большого объема припоя дозированно.
• Работы, где важна стабильность и однородность паяного соединения.
• Ускоряет производство специфических задач
Минусы:
• Не подходит для пайки мелких компонентов SMD
• Тяжело найти применение, исключая вышеописанные случаи

В каталоге есть такие варианты: C115-K

Изогнутое жало

Коническое или клинообразное жало, кончик которого изогнут под углом (обычно 45 или 90 градусов).
можно получить доступ к сложным, скрытым местам на плате, куда невозможно подобраться с прямым жалом — например, под разъемами, возле высоких радиаторов или в корпусах устройств.
Это незаменимый инструмент в арсенале ремонтного инженера, но который используется только в определенных, часто специфических, целях



Плюсы:

• Великолепно подходит для точных работ
• Идеально подходит для узких мест
• Хорошо для пайки маленьких компонентов
• Можно использовать и для больших компонентов, используя грань жала.
Минусы:
• Ограниченная теплопередача в сравнении с другими жалами
• Не идеален для слишком больших компонентов

В каталоге есть такие варианты: C115-S, C115-105

Надеемся, что наша статья поможет вам выбрать правильное жала для паяльной станции, облегчить и ускорить вашу работу.
